DC جير موتور

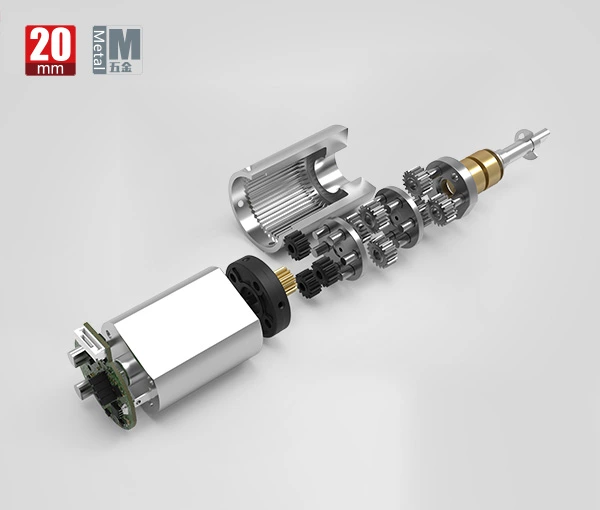

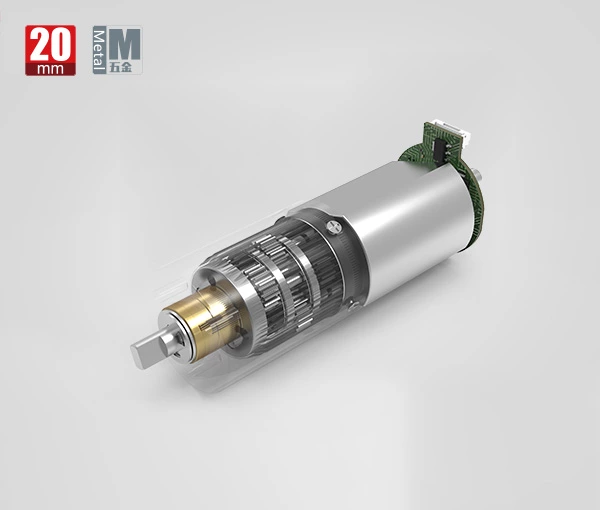

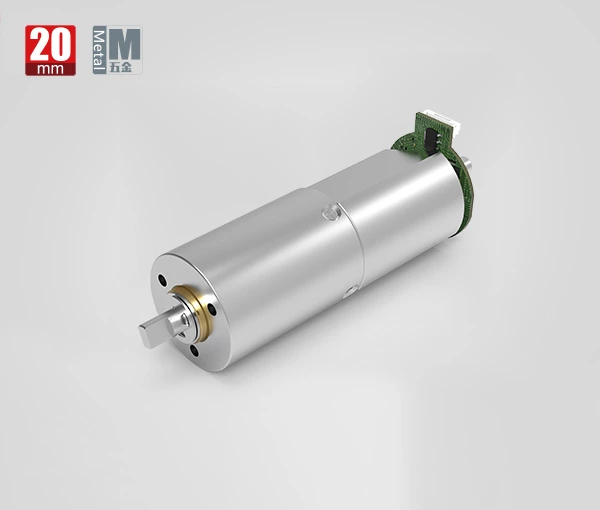

20 ملم محرك متدرج

الجهد االكهربى
3-24 فولت
الحمل الحالي
300 مللي أمبير
تصنيف سريع
6-1875 دورة في الدقيقة
تصنيف عزم الدوران الأقصى. (gf.cm)
6000-10000gf.cm
تصنيف عزم الدوران الأقصى. (مليون نيوتن متر)
588.4-980.66mNm
نسبة الانخفاض
4-1296
الطول الإجمالي
42.7-58.6 ملم

ورقة البيانات

مواصفات علبة التروس:

تحمل تحمل مسامية تحمل المتداول
Endplay محوري ≤0.3 مم ≤ 0.1 مم
تحميل شعاعي على رمح الإخراج ≤50N ≤75N
درجة حرارة التشغيل -30 درجة مئوية ~ + 100 درجة مئوية

المعلمات:

مراحل علبة التروس 1 2 3 4
نسبة الانخفاض 4/6 16/24/36 64/96/144/216 256/384/576/864/1296
أقصى عزم دوران مصنّف (gf.cm كحد أقصى) 10000 10000 10000 10000
أقصى عزم دوران فوري (gf.cm كحد أقصى) 25000 25000 25000 25000
كفاءة علبة التروس (٪) 90 81 72 65
الطول (مم) 17.6 22.9 28.2 33.5

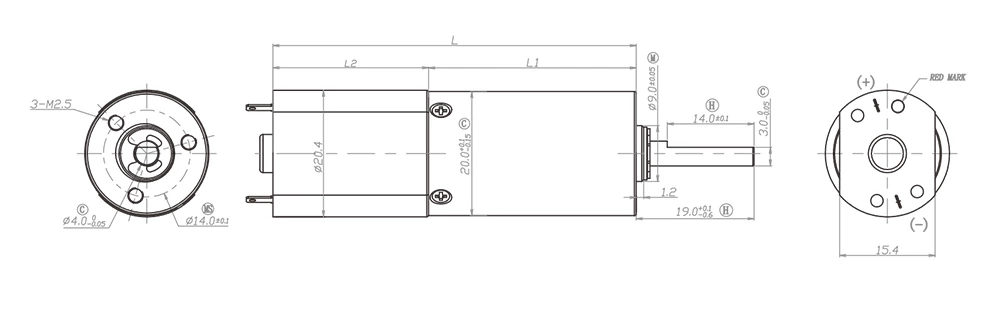

رسم:

20 مللي متر رسم علبة التروس

مواصفات المحرك:

المحركات (اختياري) محرك DC ، محرك BLDC ، محرك بدون قلب ، محرك متدرج
الجهد (اختياري) 3-24 فولت
سرعة الإدخال ≤15000 دورة في الدقيقة
تيار 300mA كحد أقصى

بيانات الأداء:

نموذج تصنيف سريع السرعة القصوى أقصى عزم دوران مصنّف ماكس عزم الدوران الفوري نسبة الانخفاض طول الطول الإجمالي
دورة في الدقيقة دورة في الدقيقة gf.cm gf.cm مم مم
ZWBMD020020-4 1875 7500 10000 25000 4 17.6 42.7
ZWBMD020020-6 1250 5000 10000 25000 6 17.6 42.7
ZWBMD020020-16 469 1875 10000 25000 16 22.9 48.0
ZWBMD020020-24 313 1250 10000 25000 24 22.9 48.0
ZWBMD020020-36 208 833 10000 25000 36 22.9 48.0
ZWBMD020020-64 117 469 10000 25000 64 28.2 53.3
ZWBMD020020-96 78 313 10000 25000 96 28.2 53.3
ZWBMD020020-144 52 208 10000 25000 144 28.2 53.3
ZWBMD020020-216 35 139 10000 25000 216 28.2 53.3
ZWBMD020020-256 29 117 10000 25000 256 33.5 58.6
ZWBMD020020-384 20 78 10000 25000 384 33.5 58.6
ZWBMD020020-576 13 52 10000 25000 576 33.5 58.6
ZWBMD020020-864 9 35 10000 25000 864 33.5 58.6
ZWBMD020020-1296 6 23 10000 25000 1296 33.5 58.6

* المواصفات المذكورة أعلاه عرضة للتغيير دون إشعار مسبق. هي للإشارة فقط ويمكن تخصيصها حسب الطلب.
